Etalons certifiés : infrarouge

étalon FT-IR

LC-Instru vous propose tout une gamme d’étalons qui vous permettra de mieux connaitre l’usure de vos instruments et de les prendre en compte lors de vos analyses ou de réaliser des qualifications opérationnelles selon les différentes pharmacopées ( Pharmacopée Européenne, USP, Japonaise ... ).

Tous nos étalons pour spectromètres infrarouge sont certifiés et traçables par rapport à un étalon primaire ou NIST . (Nous consulter pour les non certifiés.)

Afin de mieux vous servir,  LC-Instru vous propose des KITS d’étalons de plusieurs fabricants.

Film et étalons pour FT-IR

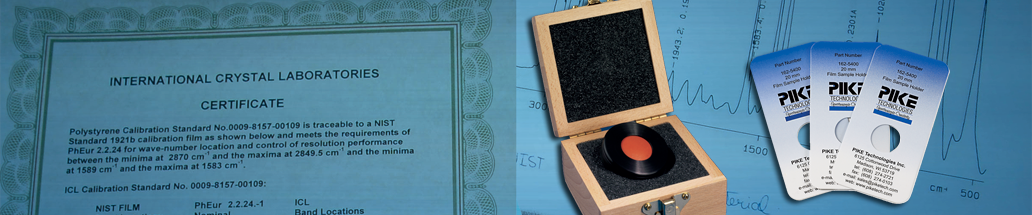

Films Polystyrène et étalons IR – ICL

Etalon FT-IR ICL
film  certifié FTIR
En plus des films étalon en polystyrène, ICL propos e plusieurs autres options de calibrage. Étalonnages supérieures sont effectuées avec des films radialement symétriques qui éliminent les effets de l’orientation des films extrudés utilisés pour l’étalonnage NIST Standard 1921. Cela rend les films compatibles de film en film. Vendus par paire de deux épaisseur de film différents, l’écart entre les intensités d’absorbance créé par l’épaisseur de deux films devient la ligne de base, rendant ainsi la paire de films comme un étalon ordonnée utile pour la détection de la dégradation des performances de l’instrument et pour calibrer la balance abscisse selon NIST Standard 1921. Les films sont disponibles en paires autoportante montées sur 2 “x 4” les cartes qui rentrent dans la monture standard universel dans tous les spectrophotomètres ou les films peuvent être encastrés dans la fenêtre de KBr. Les films montés dans la fenêtre KBr n’affichera que des franges d’interférence. Les fenêtres KBr avec des films sont vendus avec une monture et une plaque arrière 2 “x 3” qui correspond à la monture standard universel dans tous les spectrophotomètres.

Le revêtement polystyrène empêche la dégradation de la fenêtre de KBr contre les effets de l’humidité. Les fenêtres de cristal sont également disponibles comme étalons. Ces fenêtres peuvent être associées en paires avec des absorbances comparables.



Part No.Description
0009-2500Polystyrene Test Film – 38 microns thick
0009-8181Polystyrene Test Film – 76 microns thick
0009-8182Pair of polystyrene calibration films of different thickness. One film is 38 microns and is provided with certification of traceability to five (5) NIST 1921b frequencies. The second film is 76 microns and is provided without certification. Both films are mounted on 2″ x 3″ cardstock holder with a 19mm aperture for mounting in the universal slide holder in all instruments. Includes instructions for two (2) film ordinate calibration and storage case. Also available with PhEur 2.2.24 certified polystyrene calibration film (inquire for quote).
0009-8487Same as 0009-8182, but with PhEur 2.2.24 certified films.
0009-7676NIST traceable Polystyrene Test film, certificate of traceability to five (5) NIST 1921b frequencies, set of 2 films each mounted to 2” x 4” cardstock holder
0009-7393Pair of polystyrene films of different thickness, both with NIST traceability certification. Kit also includes a pair of standard polystyrene films, but without NIST traceability certification. One NIST traceable film is mounted on 2″ x 4″ cardstock, which enables mounting in the standard universal slide mount found in all spectrophotometers, and is the same thickness as an NIST 1921 standard film (38 microns). The second thinner NIST traceable film is cast on KBr and includes holder and mounting device. Kit includes certification of traceability to five (5) NIST 1921b frequencies, radial symmetry certification for film cast on KBr and storage cases for all films.
0009-7394Pair of polystyrene calibration films of different thickness cast on KBr, radial symmetry certification, summary of NIST standard 1921 with frequency locations, certification of traceability to five (5) NIST 1921b frequencies, instructions for two (2) film ordinate calibration, slide mount holder. Kit also includes a pair of standard polystyrene films, without NIST traceability certification, mounted on 2″ x 4″ cardstock which enables mounting in the standard universal slide mount found in all spectrophotometers. Storage case provided.
0009-9247Pair of 13mm x 2mm KBr windows intended to fit FTIR microscope stage, coated with polystyrene and certified to five (5) NIST 1921b frequencies
0009-7395
0009-7396Pair of matched Boron doped KBr windows.
(U.S. Patent No. 6,594,008)
0009-8157Polystyrene calibration film for PhEur 2.2.24 calibration of IR and FTIR instruments, certified to 7 wave-numbers and certified as to absorption minima and maxima differentials at 2870 cm-1 and 2849.5cm-1 and at 1589 cm-1 and 1583 cm-1
0009-8158Pair of PhEur 2.2.24 certified polystyrene calibration films, same as 0009-8157 but with 2 certified films
0009-8559Polystyrene Calibration film for PhJap 2.25 calibration of IR and FTIR instruments, certified to 7 wave numbers, mounted on 2″ x 4″ card stock
0009-8558Pair of PhJap 2.25 certified polystyrene calibration films, same as 0009-8559 but with 2 certified Films
0009-8560Polystyrene calibration film, certificate of traceability to seven (7) NIST frequencies (wave numbers) and certified as to absorption minima and maxima differentials at 2870cm-1 and 2849.5cm-1 and 1589cm-1 and 1583cm-1 as required by PhEur 2.2.24
0009-8448Polystyrene calibration film, certificate of traceability to seven (7) NIST frequencies (wave numbers) and certified as to absorption minima and maxima differentials at 2870cm-1 and 2849.5cm-1 and 1589cm-1 and 1583cm-1 as required by PhEur 2.2.24 and also certified to PhJap 2.25
0009-8437Pair of films same as 0009-8448
0009-9248Custom Cut Polystyrene film cut to the size of any Horizontal ATR accessory (please specify, up to 4″ square), certified to five (5) NIST 1921b frequencies

Etalons certifiés pour validation des IR-TF_ PIKE

2talon IRTF certifiés PIKE

Caractéristiques et normes de référence

• Produits de régions spectrales infrarouge moyen et proche infrarouge ( NIR )
• Transmission, réflexion et versions ATR
• Traçables versions disponibles

Ftir polystyrene
Spectromètres FTIR sont des outils de mesures très précises et fiables. La validation du spectromètre infrarouge est souvent exigé par les organismes de réglementation ou dans l'industrie pharmaceutique. PIKE Technologies vous propose plusieurs nouveautés pour vous aider dans cette tâche.

Description du produit.

PIKE Technologies propose plusieurs sortes de matériaux de polystyrène de référence pour l’étalonnage du spectromètre IR-TF. Le 1,5 mil en polystyrène épaisseur et le 55 microns sont généralement spécifiés pour l’étalonnage précis en longueur d’onde. PIKE propose également une version traçable en polystyrène NISTqui inclut la référence matériel, le résultat d’étalonnage pour le film et sa traçabilité.

L'étalon de réflexion spéculaire est un matériau unique pour l’étalonnage de votre système de mesure de réflectance. La norme est un élément germanium spécialement traité permettant la réflexion de sa surface avant  offrant ainsi une valeur de réflexion qui peut être calculé en fonction des équations de Fresnel. Le standard de Specular Reflectance comprend une documentation pour tracer la réflectance spéculaire pour publier les données de la réfraction.

Compatibilité

Le Standard de la réflectance spéculaire est compatible avec les produits PIKE Technologies suivants ; VeeMAX III, 30Spec, 45Spec et 10Spec.
Mais peut également s'utiliser avec les autres accessoires de reflexion spéculaire disponibles ou d'autres fabricants.

Interpertation of Results

Mesure de comparaison

Comparison of measured and calculated reflectance for the Specular
Reflectance Standard using the PIKE 10Spec accessory.

Références produits :

 Polystyrene Reference Standards

CodificationDescription
162-54201.5 mil Polystyrene Reference Standard
162-544055 micron Polystyrene Reference Standard
162-5450NIST Traceable 1.5 mil Polystyrene Reference Standard

Notes: Les normes de référence en polystyrène sont montés dans une carte de 2 “x 3” et sont compatibles avec tous les Spectromètres FTIR.

Specular Reflectance Standard

CodificationDescription
162-5460Mid-IR Diffuse Reflectance Wavelength Standard
(1.75″ optical diameter)
162-5486Mid-IR Diffuse Reflectance Wavelength, recertification

Notes: Compatible avec 10Spec, 30Spec, 45Spec et VeeMAX III.

Étalon diffus de référence or.

Pour les mesures de réflectance diffuse dans le domaine spectral UV-Visible et NIRil est souvent souhaitable de mesurer contre le matériau de réflexion plus élevé possible. Le NIR et les normes de réflectance Diffuse UV-Vis sont disponibles en or diffus hautement réfléchissant et PTFE.Chaque norme est certifiée contre une plaque traçable du Conseil National de Recherches du Canada.

Diffuse Gold Reference Standard

Interprétation du résultat.

Shéma mesure diffuse gold, interprétation des résultats

Measured reflectivity of Diffuse Gold Reference Standard

Standard de longueur d’onde de réflectance Diffuse dans le Mid-IR

L’échantillon de réflexion diffuse dans la région moyenne infrarouge est utilisé pour mesurer la réflectance des poudres, des films, panneauxpeints et autres échantillons. Présentant des pics dans toute la région spectrale infrarouge, le Mid-IR Diffuse Reflectance longueur d’ondeStandard est utilisé pour vérifier et étalonner avec précision la longueur d’onde pour la mesure de la réflectance diffuse. Cette normeest traçable NIST au NIST 1921 et un certificat d’analyse est inclus.

Standard de longueur d’onde de réflectance diffuse dans le Mid-IR

Interpertation des résultats

graphique mid-ir interprétation des résultats

Spectre infrarouge standard de réflectance diffuse

Références produits :

Normes de réflectance Diffuse dans le NIR et UV-Vis

CodificationDescription
162-5460Diffuse PTFE Reference (0.9″ optical diameter)
162-5480Diffuse Gold Reference (0.9″ optical diameter)
162-5482 Diffuse Gold Reference (1.7″ optical diameter)

Normes de réflectance diffuse dans le Mid-IR

CodificationDescription
162-5485Mid-IR Diffuse Reflectance Wavelength Standard
(1.75″ optical diameter)
 162-5486 Mid-IR Diffuse Reflectance Wavelength, recertification

ATR Référence Standard

Les spectres ATR sont un peu différents de ceux produits par les techniques d’échantillonnage de transmission  tant dans l’intensité relative des bandes d’absorption que dans la position des bandesPour aider à calibrer votre système ATR/FTIR, PIKE
Technologies
 vous propose une nouvelle norme de référence ATR. ATR Norme de référence est disponible comme un matériau standard etégalement en une version qui inclut une procédure de validation recommandée pour votre système ATR/FTIR.



ATR Reference Standard

Interprétation des résultats

ATR Reference Standard Spectrum

NIR longueur d’onde Standard

Dans le domaine spectral proche infrarouge (NIR), PIKE Technologies propose sa norme de longueur d’onde NIR pour calibrer un spectromètreNIR. Le Standard de longueur d’onde de NIR répond aux exigences de longueur d’onde USP, fournit l’étalonnage au-delà de 2,0 μm et est traçableNIST. Cette norme est compatible avec l’analyse NIR dans le mode d’échantillonnage réflectance diffuse. Le Standard de longueur d’onde de NIRinclut les analyses de documentation de certificat et de la traçabilité.

NIR Wavelength Standard

Interprétation des résultats


NIR Wavelength Standard. (Lower red spectrum) NIR standard from
another supplier.

Références produits :

ATR Reference Standard

CodificationDescription
162-5470ATR Reference Standard
162-5475ATR Reference Standard with Recommended Validation
Procedure and Validation Certificate
162-5476ATR Reference Standard, recertification

Notes : Compatible avec MIRacle, GladiATR et VeeMAX III avec ATR.

NIR longueur d’onde Standard

CodificationDescription
048-3070Traceable NIR Reference Standard (0.9″ optical diameter)
048-3071Traceable NIR Reference Standard, recertification

Notes: inclut la documentation de mesures de traçabilit
